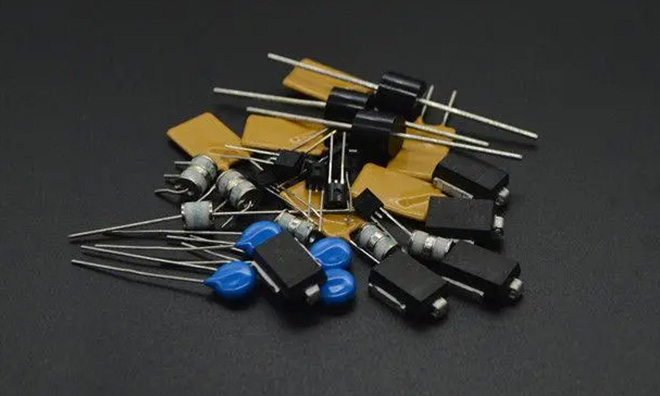

TVS二极管，又称瞬态电压抑制器或雪崩击穿二极管，是一种用于保护电路免受瞬态过电压冲击的器件。在选型过程中，需要注意以下几个方面：

首先，要明确被保护电路的最大直流值、额定标准电压值和“高端”容限值。这些参数是选择TVS二极管的基础，确保所选器件能够承受电路中的最大工作电压和可能出现的瞬态浪涌电压。

其次，TVS二极管的最大箝位电压（Vc）要小于被保护电路的损坏电压。箝位电压是指在脉冲峰值电流作用下，TVS两端能达到的最大电压值。这个参数对于保护电路中的元件免受过高电压损害至关重要。因此，在选型时，需要仔细核对TVS的箝位电压与被保护电路的损坏电压之间的关系。

同时，TVS二极管的额定反向关断电压（VRWM）要大于等于被保护电路的最大工作电压。VRWM是TVS二极管在反向工作时，在规定的电流下，器件两端的电压值。在这个电压下，TVS二极管的功率消耗很小，使用时应确保VRWM不低于被保护电路的正常工作电压。

此外，确定好TVS二极管的最大箝位电压后，其峰值脉冲电流（IPP）应大于瞬态浪涌电流。IPP与最大箝位电压Vc的乘积决定了TVS的瞬态脉冲功率最大值。这个参数对于衡量TVS的保护能力非常重要。因此，在选型时，需要确保所选TVS的峰值脉冲电流能够满足电路中的瞬态浪涌电流需求。

除了以上几个关键参数外，还需要考虑温度变化对TVS二极管特性的影响。TVS二极管的工作温度范围通常在-55°C至150°C之间。在电路中温度比较高的情况下，需要降额应用以确保TVS的稳定性和可靠性。

此外，根据电路的不同类型，选择合适的TVS二极管类型也非常重要。直流保护电路大多选单向TVS管，交流保护电路大多选双向TVS管。对于多路保护电路，可以选择TVS阵列器件；而对于大功率保护电路，则应选择专用保护模块。

TVS二极管在使用时，还需要考虑到其离散性。为了减少离散性对电路性能的影响，应尽量减少TVS的串/并数量。
